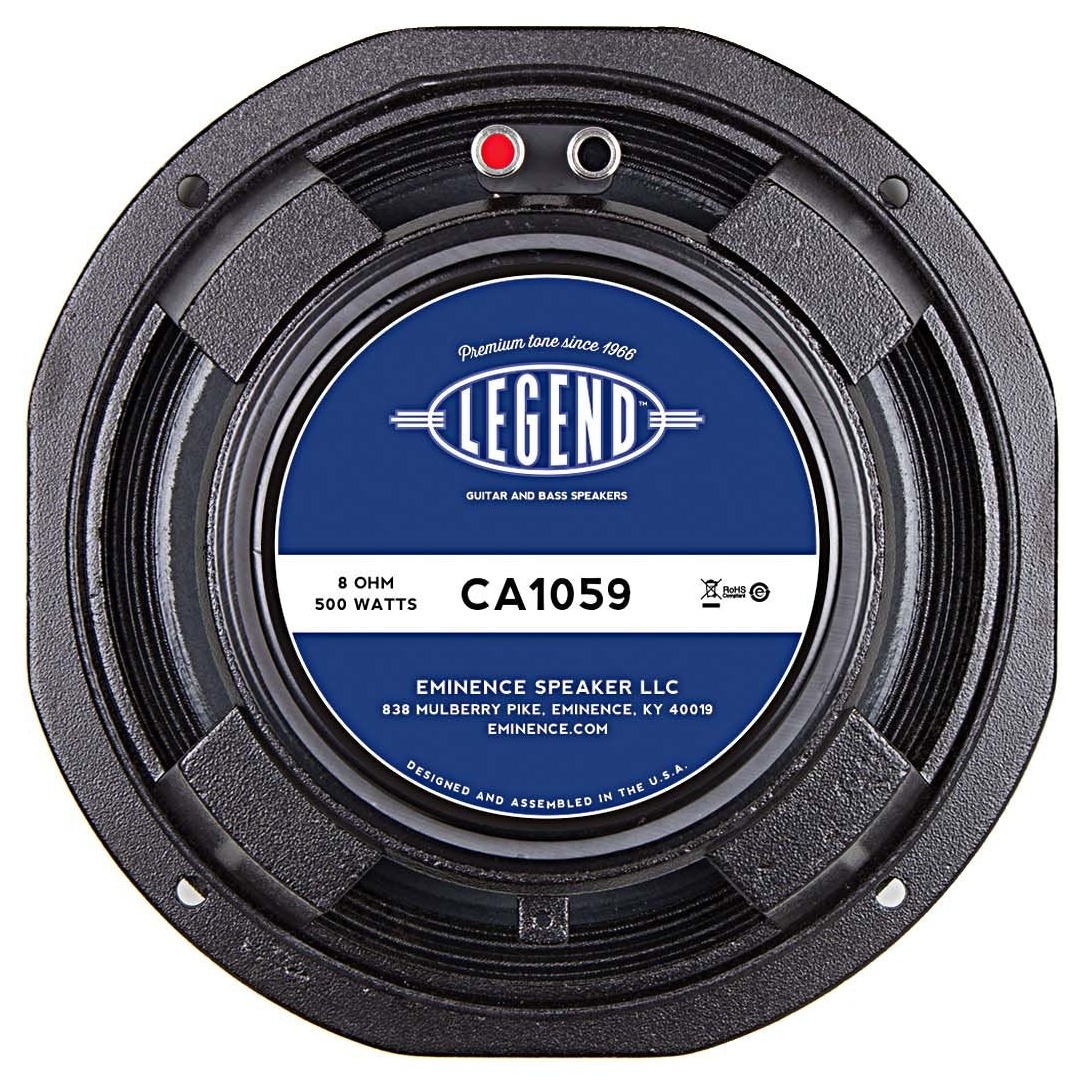

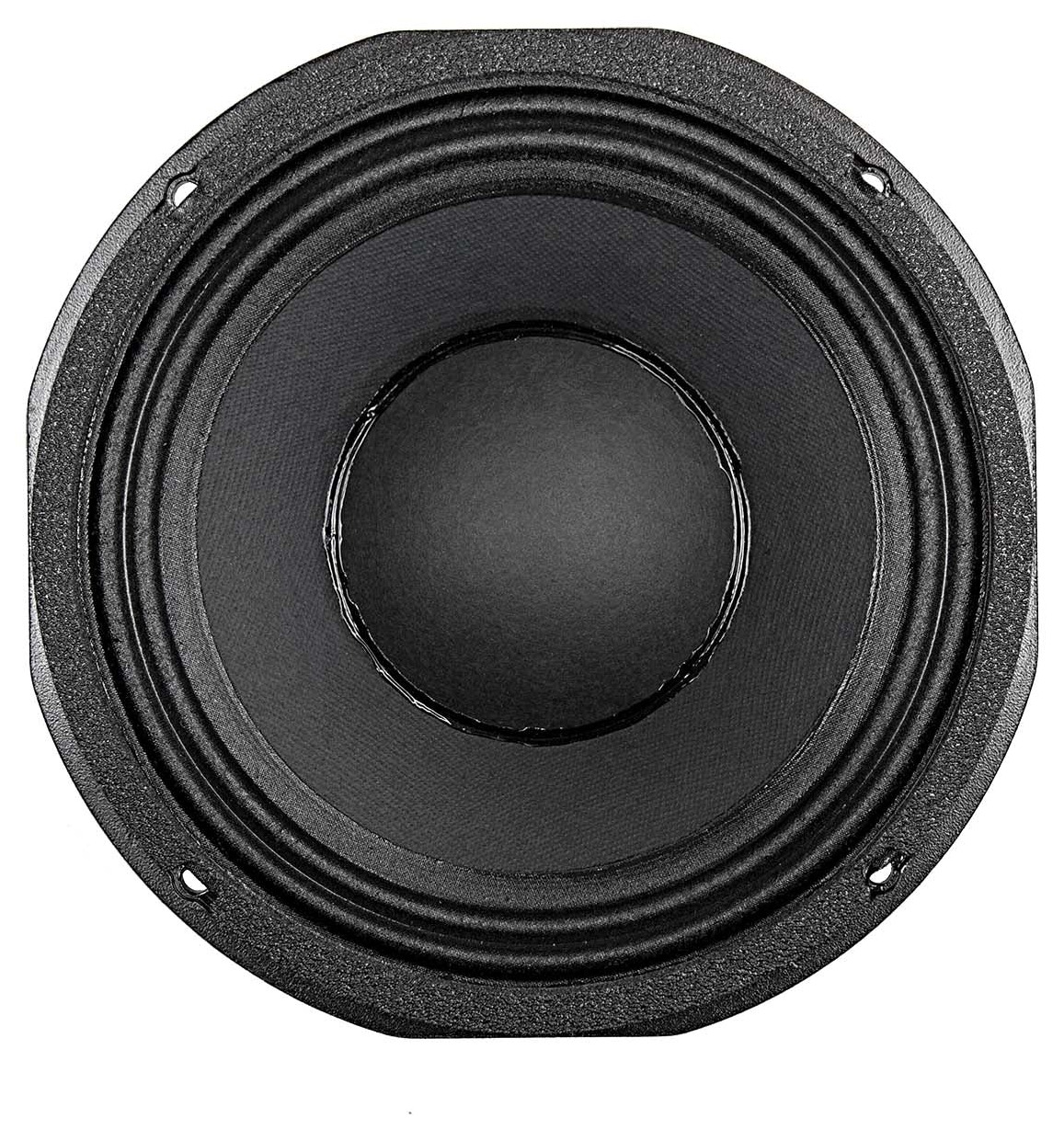

Eminence LEGEND CA1059-16

Bass Guitar Speaker

10″ / 267 mm
Nominal diameter
46 Hz
Resonance
0.26
Q factor
96 dB
Sensitivity
± 4.7 mm
Linear excursion
350 W
Program Power
Driver
Port
Combined
Frequency response
Hz
Impedance
Ω
Impedance Phase
°
Excursion
mm
Velocity
m/s
SPL
dB
Acoustical Phase
°
Group Delay
ms
Transient response
ms
Discard
Apply
Sensitivity (1w, 1m, infinite baffle)
SPL1W
96.3
dB
Frequency response
50 - 3400
Hz

Thiele & Small parameters

Resonance frequency (free air)
fS
46.0
Hz
Mechanical quality factor
QMS
2.61
Electrical quality factor
QES
0.29
Total quality factor
QTS
0.26

Large signal parameters

Maximum linear excursion
xmax
4.7
mm
Maximum excursion before damage
xlim
8.0
mm
Air volume displaced at xmax
VD
165
cm³
Power handling
P
175
W
Program power
Pmax
350
W

Voice Coil

Nominal impedance
Z
16
Ω
DC resistance
RE
12.0
Ω
Inductance (1kHz)
LE
0.85
mH
VC Diameter
51
mm

Magnet

Force factor
Bl
18.1
N/A
Motor constant
Bl/√RE
5.22
N/√W
Air gap height
HAG
8
mm
Weight
1.673
kg

Diaphragm

Effective diameter
211
mm
Effective area
SD
350
cm²
Moving mass
MMS
27
g
Moving mass (without air load)
MMD
22.1
g

Suspensions

Stiffness
KMS
2.27
N/mm
Compliance
CMS
440
µm/N
Equivalent volume to the compliance
VAS
74.9
L
Mechanical resistance
RMS
2.99
N·s/m

Dimensions

Nominal diameter
10
267
mm
Overall diameter
267
mm
Baffle cutout diameter
229
mm
Overall depth
156
mm
Volume occupied by the driver
1.72
L
Net weight
5.08
kg
Eminence LEGEND CA1059-16 SPL & Impedance

Export this driver to a simulation software:

WinISDWinISDBasta!Basta!HornrespHornrespQSpeakersQSpeakersSpeakerSimSpeakerSimMfbLabsMfbLabsSpeakerbenchSpeakerbench
